一、鄭州熱拌瀝青混合料的壓實及成型

混合料完成攤鋪后應立即進行檢查，對厚度、平整度、路拱及溫度不合格之處應及時進行調(diào)整，然后按鋪筑試驗所確定的壓實設備的組合及程序進行充分、均勻地壓實。

由于SMA中瀝青含量較高，粘結(jié)性較強，必須采用鋼輪壓路機進行碾壓，不容許采用輪胎壓路機碾壓，以防搓揉過度造成瀝青瑪蹄脂擠到表面而達不到壓實效果。初壓應用10t鋼碾緊跟攤鋪機后面壓1～2遍，初壓后應檢查平整度和路拱，必要時應予以修整。復壓用鋼性碾靜壓3～4遍，或振動壓路機振動碾壓2～3遍，最后用較寬的鋼輪（或膠輪）終壓一遍即可結(jié)束。

采用振動壓路機碾壓SMA應遵循“高溫、緊跟；勻速、慢壓；高頻、低幅；先邊、后中”的方針。

碾壓時，壓路機不得中途停留、轉(zhuǎn)向或制動。當壓路機來回交替碾壓時，前后兩次停留地點應相距10m以上，并應駛出壓實起始線3m以外。

壓路機不得停留在溫度高于60℃的已經(jīng)壓過的混合料上。同時，應采取有效措施，防止油料、潤滑脂、汽油或其它雜質(zhì)在壓路機操作或停放期間落在路面上。

為了防止混合料粘附在輪子上，應適當?shù)臑⑺馆喿颖３殖睗?，但應盡量少噴水，且應呈霧狀。

如壓路機壓不到的地方，應采用平板夯把混合料充分壓實。已經(jīng)完成碾壓的橋面，不得修補表皮。

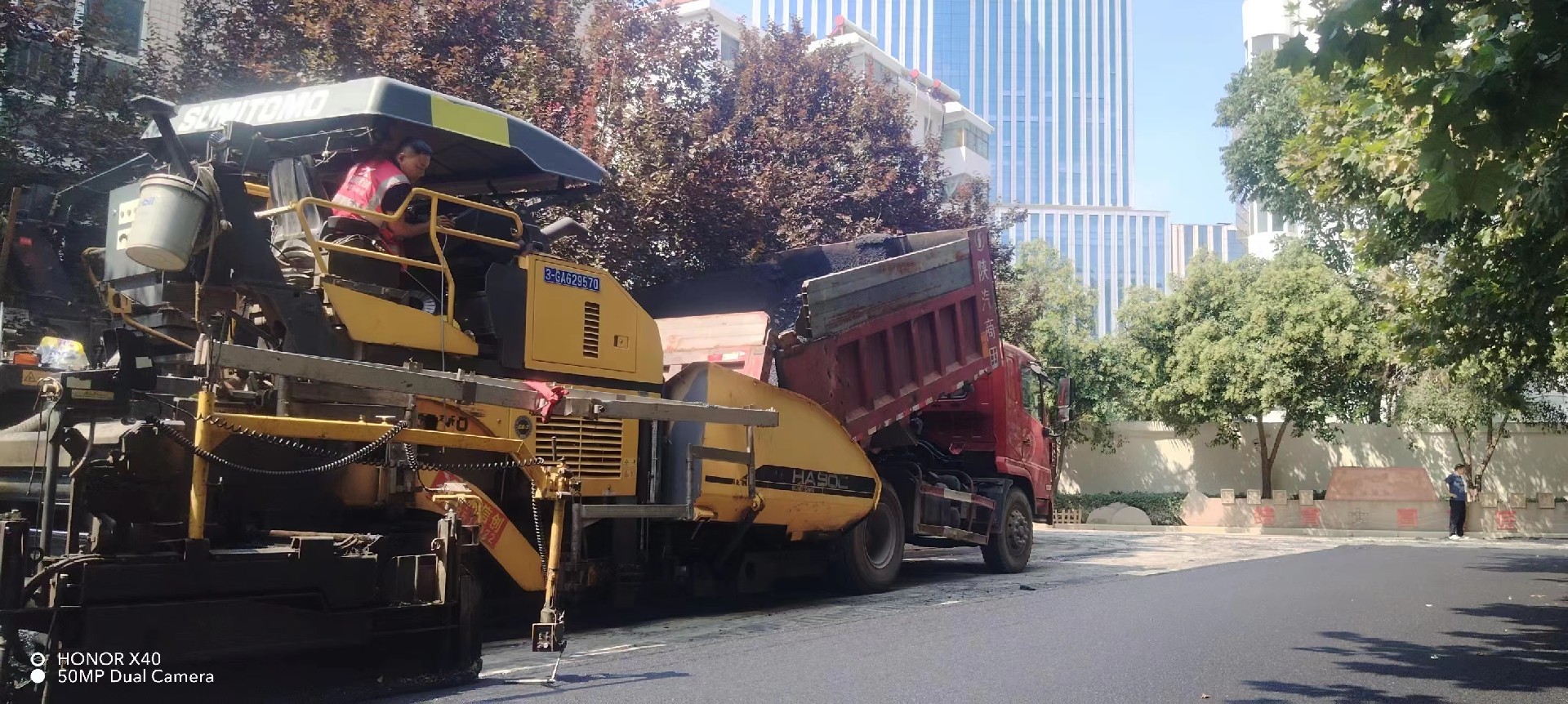

鄭州瀝青路面施工
