一、鄭州SMA瀝青的拌制

生產(chǎn)SMA采用間歇式瀝青拌和機拌和，拌和機應(yīng)配備良好的二級除塵裝置和木質(zhì)素纖維添加裝置。施工過程中還需特別注意以下幾點：

（1）瀝青混合料拌和時間應(yīng)以混合料拌和均勻，所有礦料顆粒全部裹覆瀝青結(jié)合料為度。建議SMA的拌和時間及加料次序：粗集料投入的同時自動加入木質(zhì)素纖維，干拌15s-18s，經(jīng)干拌后噴入瀝青再投入礦粉濕拌48s-52s。要嚴(yán)格控制油石比和礦料級配，避免油石比不當(dāng)而產(chǎn)生泛油和松散現(xiàn)象。

（2）由于SMA使用了SBS改性瀝青，拌和時嚴(yán)格控制溫度瀝青加熱溫度控制在165℃-170℃，礦料加熱溫度控制在185℃-195℃，混合料出廠溫度控制在170℃-185℃，當(dāng)混合料超過195℃時，予以廢棄。

（3）每臺拌和機開拌后每天上午、下午各取一組混合料試樣，通過抽提試驗和馬歇爾試驗對礦料級配，瀝青用量，混合料的密度和空隙率VV、VMA、VCA等指標(biāo)進(jìn)行調(diào)控，同時檢測其穩(wěn)定度和流值。

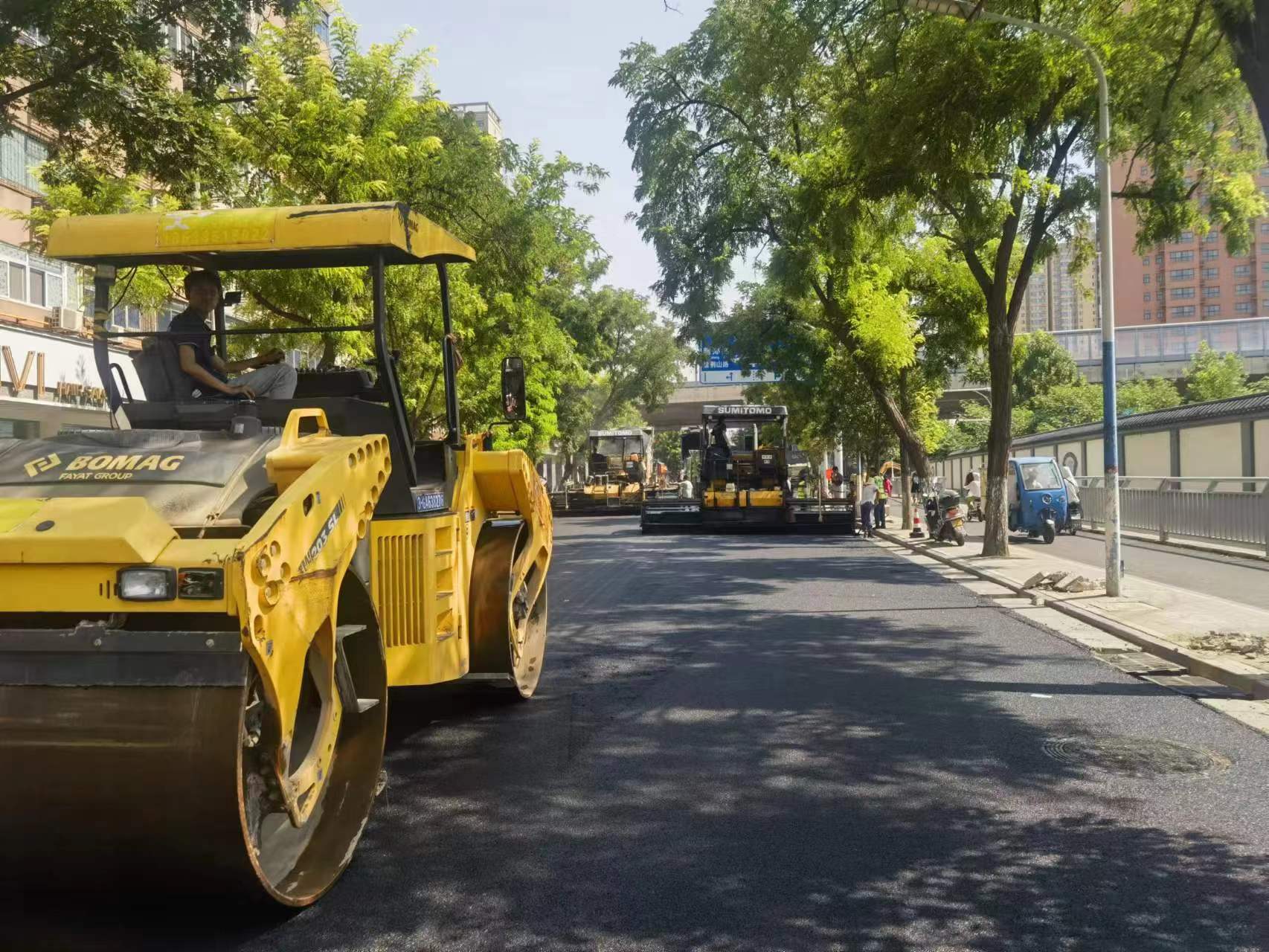

鄭州瀝青路面施工
