鄭州瀝青路面的早期裂縫

（１）現(xiàn)象：

①路面碾壓時出現(xiàn)的橫向細微裂縫，這種裂縫比較集中，而且裂縫長度較短。

②采用半剛性基層材料做基層的瀝青路面，通車半年以上時間出現(xiàn)的近似等間距的橫向反射裂縫。

③路面在縱向、橫向接茬處的產(chǎn)生的不規(guī)則縱、橫裂縫；或者冬季發(fā)生的凍脹縱、橫裂縫。

④路面出現(xiàn)的凸起開花和不規(guī)則短裂縫。

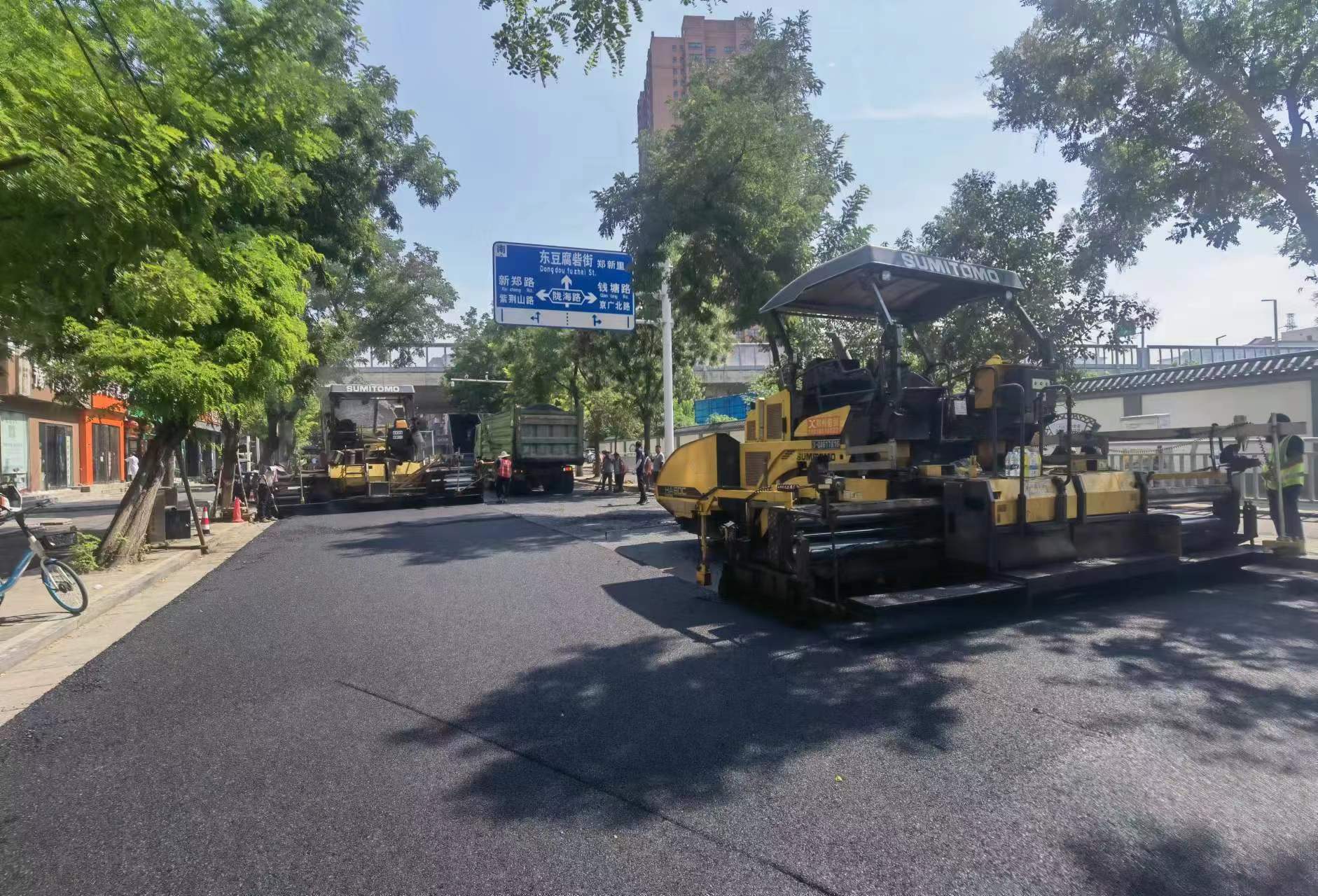

鄭州瀝青路面攤鋪

（２）原因分析：——鄭州瀝青路面的早期裂縫

①碾壓當(dāng)中出現(xiàn)的短小微小裂縫的原因：碾壓前瀝青混合料攤鋪時間過長，其表面變冷，形成僵皮，表面與內(nèi)部的混合料可塑性不一致，形成壓路機串皮碾壓，或過早使用重碾，都會造成碾輪前的波浪；底層與面層粘結(jié)不好，產(chǎn)生推移。

②壓路機加速或減速太猛，尤其是轉(zhuǎn)向是太猛，產(chǎn)生路面橫紋。

③瀝青混合料過細，結(jié)合料太少（油石比過低在）；上碾過早，瀝青料溫度過高；瀝青混合料中的集料級配太差，石料偏少；刮風(fēng)下雨或壓路機噴水防粘是水量過大等，造成混合料溫度過低，多會產(chǎn)生橫向微裂縫。

④整平找補料層過?。辉谄碌郎蠑備仦r青混合料過后；或?qū)Ρ訛r青混合料過度碾壓等產(chǎn)生的橫向微裂縫。

⑤寒冷地區(qū)，瀝青面層或半剛性基層低溫收縮，造成變形受阻產(chǎn)生的橫向開裂

⑥由于路面發(fā)生凍脹，產(chǎn)生的路面拱起開裂。

⑦由于瀝青原材料低溫延性差或瀝青混合料粘性低，造成路面早期開裂。

⑧由于石灰石、石灰粉煤灰砂礫中有未消解灰塊，當(dāng)壓實后消解膨脹，造成其上瀝青混合料膨脹開裂（開花）。

⑨當(dāng)瀝青混合料分幅碾壓或縱向接茬時，由于接茬處理不符合操作規(guī)程要求而造成接茬開裂。

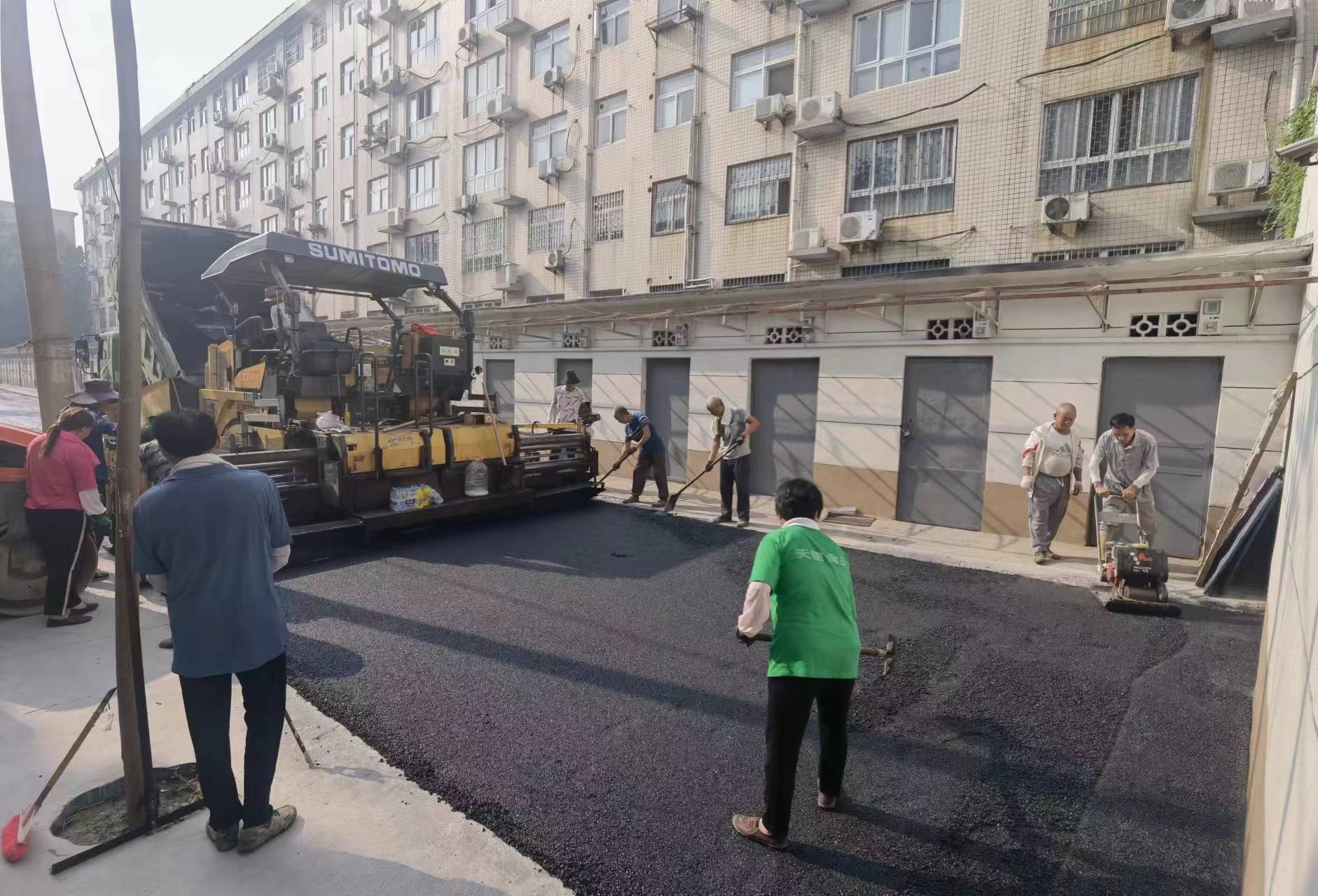

鄭州瀝青路面施工
