一、橡膠瀝青混凝土的拌制——鄭州橡膠瀝青混凝土的拌制

嚴格掌握橡膠瀝青和集料的拌制溫度和出場溫度。

（1）橡膠瀝青使用前應對其質量進行檢查，確定符合要求。

（2）橡膠瀝青加熱溫度190-200℃

（3）拌和樓控制室要逐盤打印瀝青及各種礦料的用量和拌和溫度，并定期對拌和樓的計量和測溫進行校核。

（4）拌和時間由試拌確定。必須使所有集料顆粒全部裹復瀝青結合料，并以瀝青混合料拌和均勻為度，再加入橡膠瀝青濕拌40s。

（5）要注意目測檢查混合料的均勻性，及時分析異常現(xiàn)象。如混合料有無花白、冒青煙和離析等現(xiàn)象。如確認是質量問題，應作廢料處理并及時予以糾正。在生產開始以前，有關人員要熟悉本項目所用各種混合料的外觀特征，這要通過細致地觀察室內試拌的混合料而取得。

（6）每臺拌和樓每天上午、下午各取一組混合料試樣做馬歇爾試驗和抽提篩分試驗，檢驗油石比、礦料級配和瀝青混凝土的物理力學性質。每周應檢驗1～2次殘留穩(wěn)定度

（7）每天結束后，用拌和樓打印的各倉料數(shù)量，進行總量控制。以各倉用量及各倉篩分結果，在線檢查礦料級配；計算平均施工級配和油石比，與設計結果進行校核；以每天產量計算平均厚度，與路面設計厚度進行校核。

（8）混合料出廠溫度為170℃-185℃為宜，超過190℃廢棄。

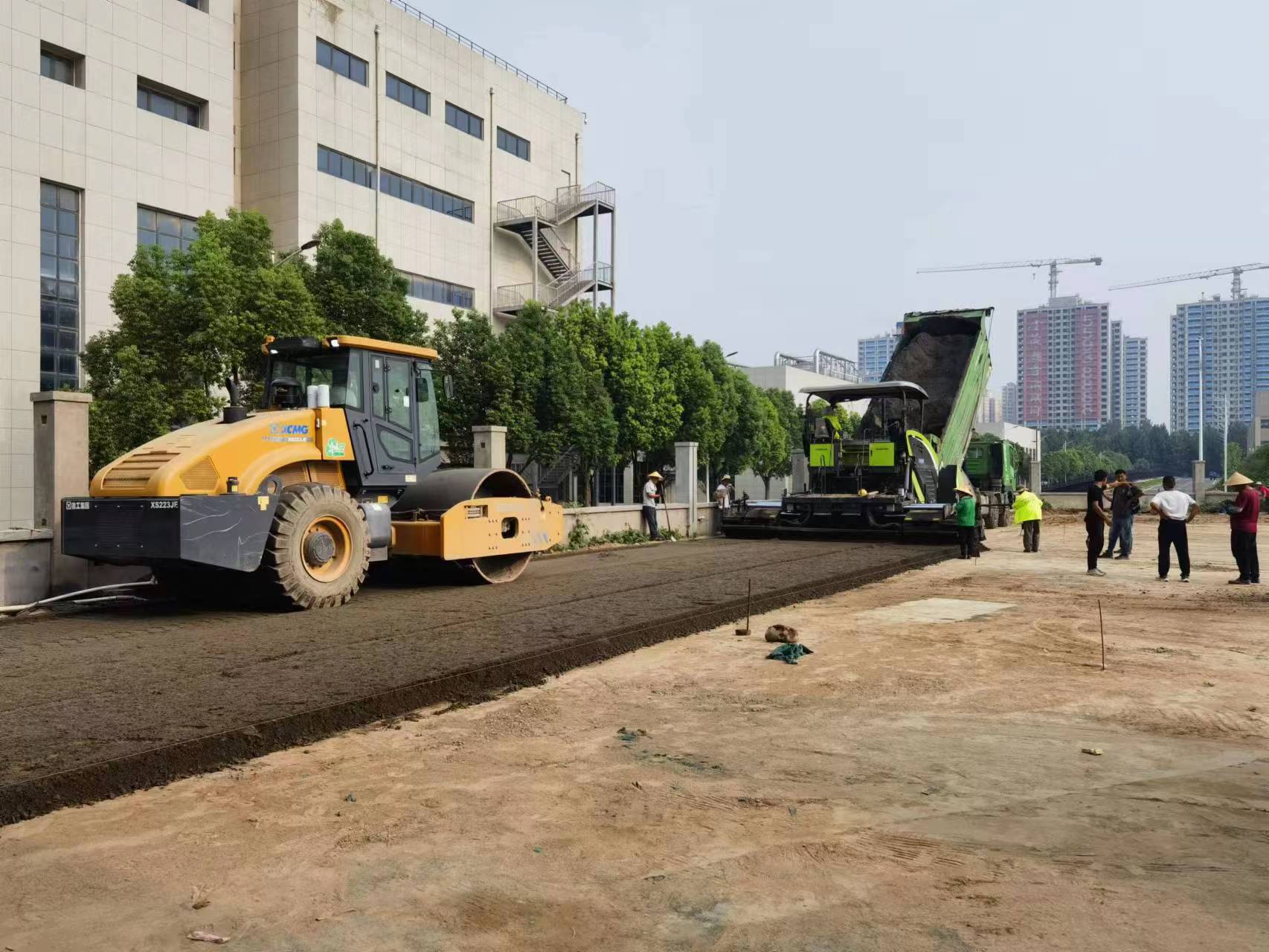

鄭州瀝青路面攤鋪
