1、攤鋪層形成波浪——鄭州市政道路混凝土路面攤鋪機(jī)應(yīng)用注意事項(xiàng)

（1）攤鋪機(jī)起步時形成的波浪。攤鋪機(jī)起步時形成的凹陷和凸起分別是由于初始仰角過小或過大造成的。有時，雖然初始仰角設(shè)置不正確、鋪面也無明顯缺陷，但壓路機(jī)碾壓后就形成凹陷和凸起，即使盡力修補(bǔ)也無濟(jì)于事，因此選擇合適的初始仰角就顯得特別重要。一般初始工作仰角要在鋪筑試驗(yàn)段時確定，一旦確定后就不要隨意變動，并且隨溫度的變化要作適當(dāng)?shù)牡蛘?，溫度高時應(yīng)略大，溫度低時應(yīng)略小。

（2）混合料性質(zhì)不穩(wěn)定而形成的波浪?；旌狭闲再|(zhì)不穩(wěn)定而產(chǎn)生的波浪具有很大的隨機(jī)性，其與混合料的變化息息相關(guān)，多見于攤鋪?zhàn)鳂I(yè)中工作仰角頻繁變化時。如果攤鋪的混合料本身性質(zhì)不穩(wěn)定，或者溫度過高、瀝青含量過多、礦粉摻量過多等，都易使攤鋪厚度發(fā)生變化從而產(chǎn)生波浪。這主要是因?yàn)榛旌狭现袨r青與礦粉的過量均會減小其承載力N，熨平板工作仰角增大使鋪層厚度不準(zhǔn)；此外，在攪拌以及運(yùn)輸過程中管理不當(dāng)，如出現(xiàn)嚴(yán)重離析或缺乏必要的保溫措施等，都會使其性質(zhì)發(fā)生變化，從而影響鋪層厚度，故應(yīng)根據(jù)混合料性質(zhì)的變化及時地改變熨平板的工作仰角。

2、路面面層開裂——鄭州市政道路混凝土路面攤鋪機(jī)應(yīng)用注意事項(xiàng)

（1）全寬型裂縫。這是由于攤鋪機(jī)在攤鋪混合料時向前推動的速度太快造成的。若熨平板翹曲或損壞，面層也可能發(fā)生裂縫：混合料溫度過低、用冷的攤鋪機(jī)熨平以及瀝青混合料中使用過粗的集料等，都會導(dǎo)致面層開裂。解決方法是，使混合料的攤鋪溫度為120～150℃；對攤鋪機(jī)的熨平器預(yù)熱；修復(fù)磨損的熨平板：降低攤鋪機(jī)的速度，使其攤鋪速度為2-6m/rain。

（2）中心型和外側(cè)型裂縫。攤鋪機(jī)熨平器前緣拱度太小會導(dǎo)致面層中心開裂；熨平器前緣拱度太大會導(dǎo)致瀝青混合料的兩個外側(cè)邊緣開裂。對于大多數(shù)混合料來說，熨平器前緣的拱度比后緣的拱度要稍微大一些。若瀝青混凝土材料沒有填在攤鋪機(jī)熨平器中央螺旋推運(yùn)器變速器下方，也可能導(dǎo)致面層中心開裂；若進(jìn)料器活門的安裝不適當(dāng)和磨損，或者是螺旋推運(yùn)器上擰緊軋條的螺釘安裝不適當(dāng)，也會導(dǎo)致面層中心開裂。

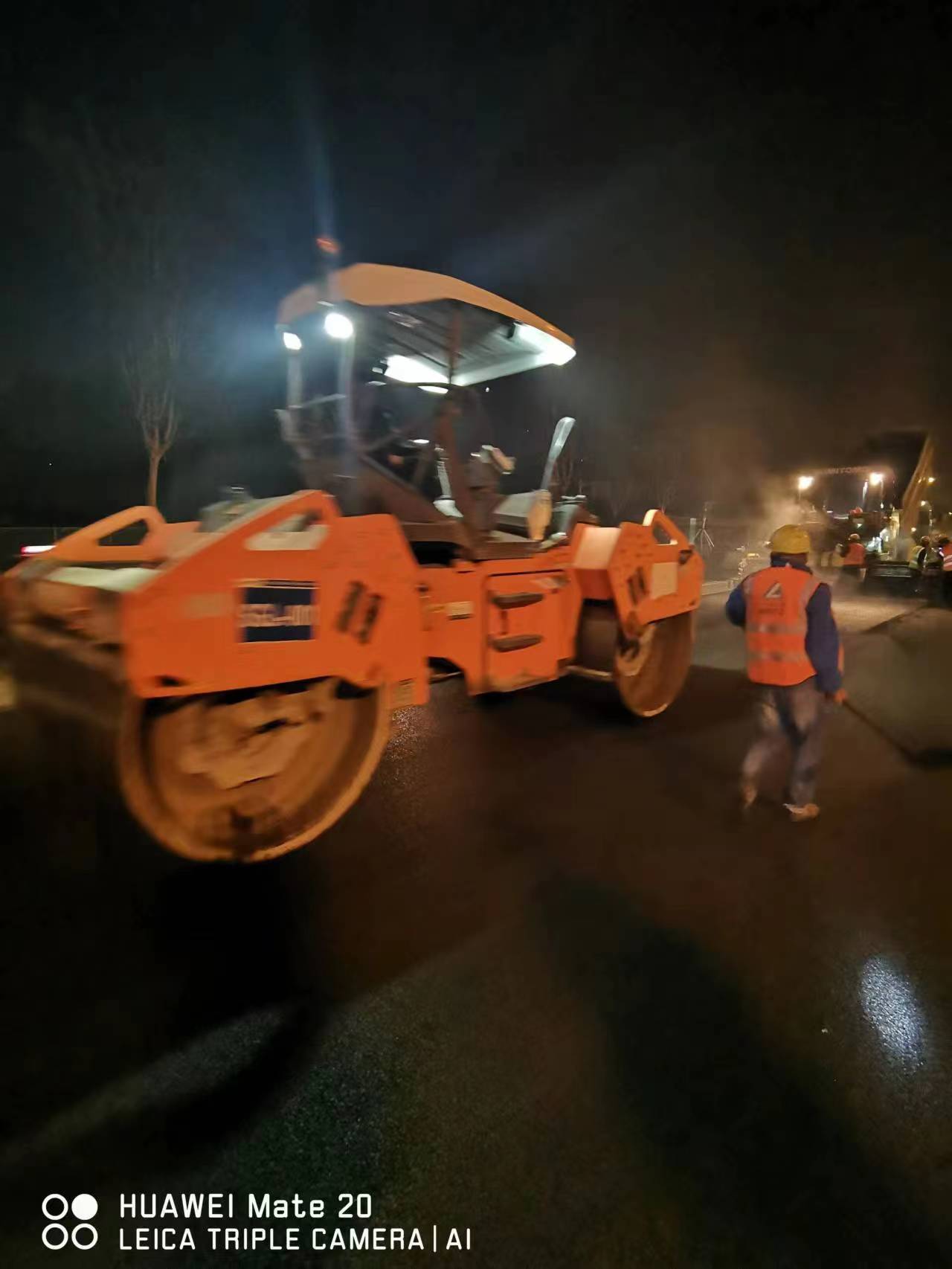

鄭州瀝青路面施工
