鄭州彩色瀝青路面

鄭州彩色瀝青路面施工

一、熱拌彩色瀝青混凝土的拌制鄭州彩色瀝青廠家

1、熱拌彩色瀝青混凝土的拌制方法與技術(shù)要求與普通瀝青混凝土基本相同。鄭州彩色瀝青廠家

2、在生產(chǎn)彩色瀝青混凝土之前，應(yīng)將拌缸清洗干凈，膠結(jié)料輸送管線應(yīng)另行設(shè)置，以防止原有黑色瀝青污染。鄭州彩色瀝青廠家

3、為了不影響COLOURKS SS明色瀝青的使用品質(zhì)，在施工拌和之前，當(dāng)儲藏天數(shù)小于7天時(shí)儲存溫度應(yīng)控制在140-150℃，當(dāng)儲藏天數(shù)大于7天時(shí)儲存溫度應(yīng)控制在100-120℃或者常溫，把膠結(jié)料冷卻硬化到常溫，用燃燒器再加熱時(shí)，為了防止膠結(jié)料局部受熱，到儲藏膠結(jié)料的一半溶解之前，請采用間隔時(shí)間方式進(jìn)行加熱。(例如：2小時(shí)升溫，1小時(shí)滅火)。鄭州彩色瀝青廠家

4、彩色瀝青膠結(jié)料的`施工溫度宜通過在 135℃及 175℃條件下測定粘度-溫度曲線確定。缺乏粘溫曲線數(shù)據(jù)時(shí)，可參照以下范圍選擇：COLOURKS SS-Ⅰ彩色瀝青膠結(jié)料加熱溫度 150～160℃， 石料加熱溫度 170～180℃，拌和溫度160～175℃，出料溫度 155～165℃，攤鋪溫度不低于145℃，初壓溫度135～150℃，碾壓終了溫度不低于85℃。鄭州彩色瀝青廠家COLOURKSSS-II彩色瀝青膠結(jié)料加熱溫度 160～170℃， 石料加熱溫度 175～185℃，拌和溫度170～180℃，出料溫度 165～175℃，攤鋪溫度不低于155℃，初壓溫度155～165℃，碾壓終了溫度不低于90℃。鄭州彩色瀝青廠家

5、為使顏料分布均勻，應(yīng)合理確定拌和時(shí)間。拌和時(shí)間一般要比普通瀝青混凝土增加10～15s。鄭州彩色瀝青廠家

6、嚴(yán)格控制拌和溫度和拌和時(shí)間。每盤料拌和溫度差異小于5℃，拌和時(shí)間差異小于3s。鄭州彩色瀝青廠家

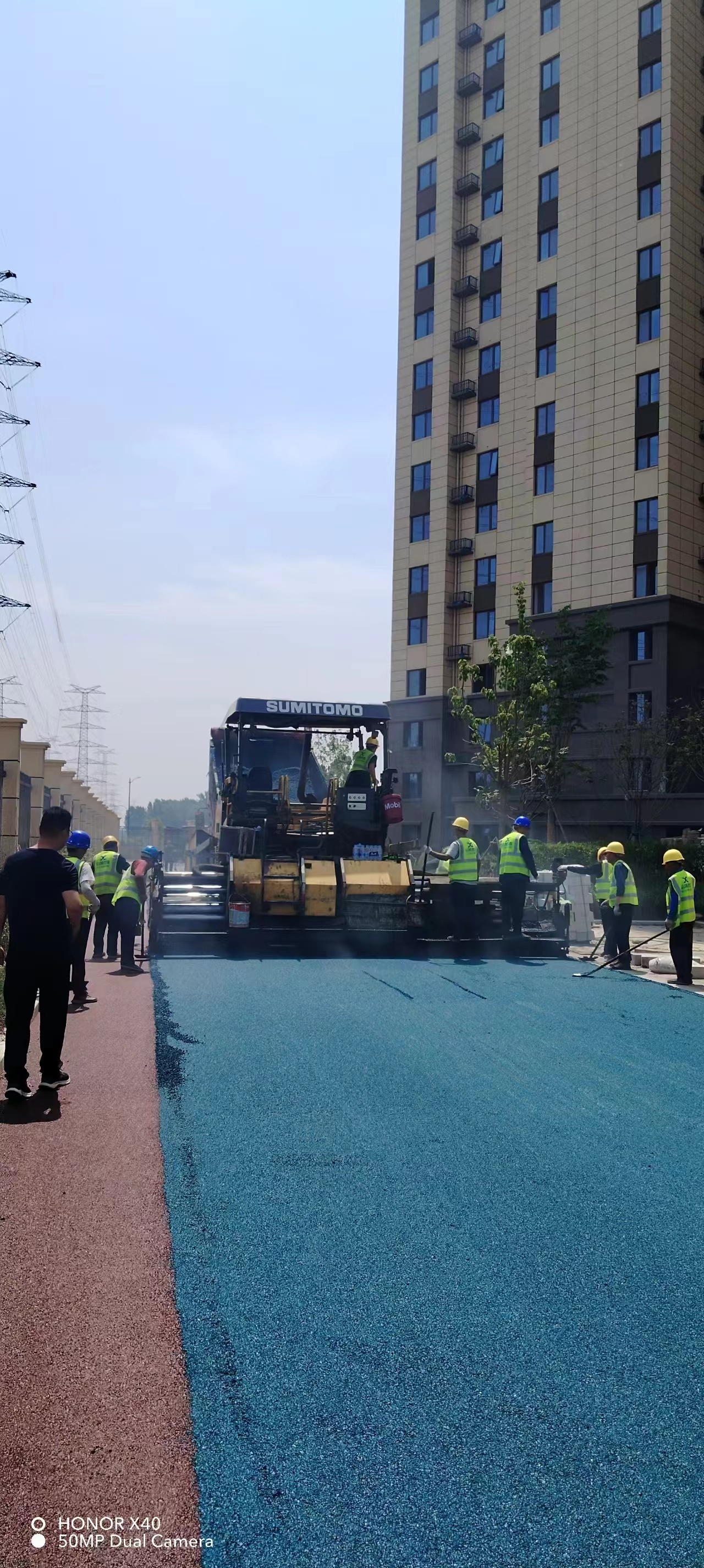

鄭州瀝青路面攤鋪施工
